Kit magnete universale - DAA

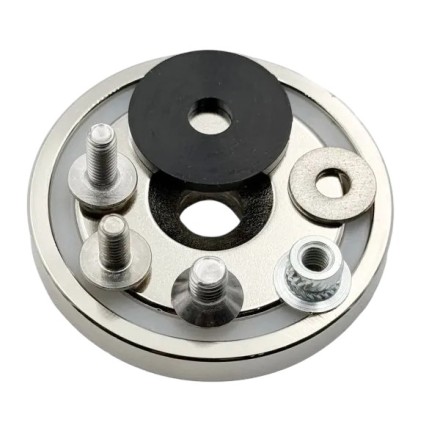

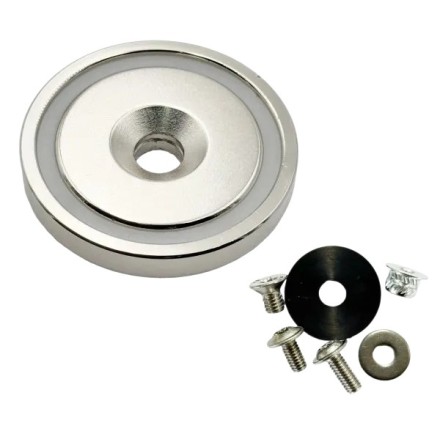

Questo kit include i seguenti componenti:

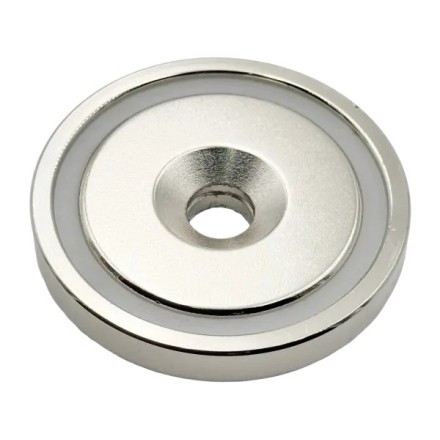

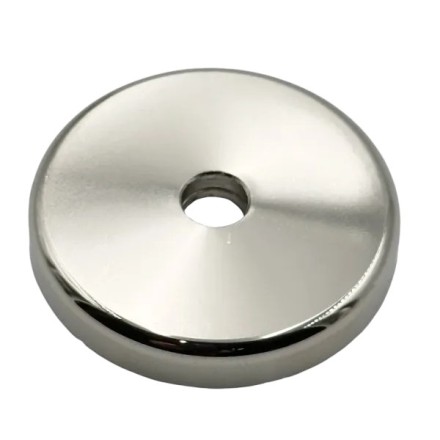

• Magnete N52 da 48 mm

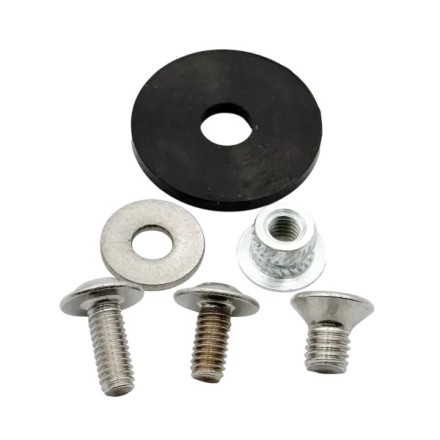

• Rondella in gomma 22x2 mm
• Rondella in acciaio 12x0,8 mm
• Vite a testa svasata M5x8 mm
• Vite a testa piatta con flangia larga M4x8 mm
• Vite a testa piatta con flangia larga M4x10 mm

Si prega di notare che non tutti i componenti sono necessari per ogni tipo di porta caricatore.

Istruzioni di montaggio per ciascun modello di tasca:

Porta caricatore in alluminio DAA X-Ray

• Utilizzare la vite M4 per fissare il magnete. (sia quella da 8 mm che quella da 10 mm, a seconda di quale si adatta meglio)
• Posizionare la rondella in gomma tra il corpo del porta caricatore e il magnete.
• Note:   È possibile applicare una goccia di Loctite. Non serrare eccessivamente.

Porta caricatore in polimero DAA X-Ray e porta caricatore Racer Gen-2

• Utilizzare la vite M4 per fissare il magnete. (da 8 mm o da 10 mm, a seconda di quale si adatta meglio)
• Posizionare la rondella in acciaio tra il corpo della custodia e il magnete. Questo impedisce all'inserto di fuoriuscire.
• Note:   È possibile applicare una goccia di Loctite. Non stringere eccessivamente.

Porta caricatore in plastica DAA XiP e DAA Racer Gen-1

(porta caricatore senza foro preforato per il montaggio del magnete o filettatura)

• Praticare un foro centrato a 1,4 cm (0,55“) dal bordo inferiore utilizzando una punta da 6,7–6,9 mm (17/64”). (È possibile utilizzare anche una punta da 6,5 mm (1/4"), ma l'accoppiamento risulterà più stretto.)
• Tenere l'inserto filettato all'interno del porta caricatore, allineato sopra il foro praticato.
• Posizionare il magnete direttamente sopra il foro.
• Infilare la vite M4 attraverso il magnete nell'inserto.
• Serrare con cautela: la vite spingerà l'inserto nella plastica fino a quando la flangia non sarà ben aderente alla parete interna. Non serrare eccessivamente. È sufficiente che sia ben aderente.
• Rimuovere la vite, inserire la rondella di gomma tra la custodia e il magnete, quindi serrare nuovamente. La rondella impedisce la rotazione e riduce la possibilità che l'inserto si stacchi a causa di un serraggio eccessivo.
• Note:   È possibile applicare una goccia di Loctite. Non stringere eccessivamente.

DAA Alpha-XI e i vecchi porta caricatore in alluminio DAA Alpha-X e DAA Race Master fuori produzione

• Utilizzare la vite M5x8 mm per fissare il magnete.
• Posizionare la rondella di gomma tra il corpo del porta caricatore e il magnete.
• Note:   È possibile applicare una goccia di Loctite. Non stringere eccessivamente.
